产品总汇>CGNU1-B/80电涌保护器(T2级)

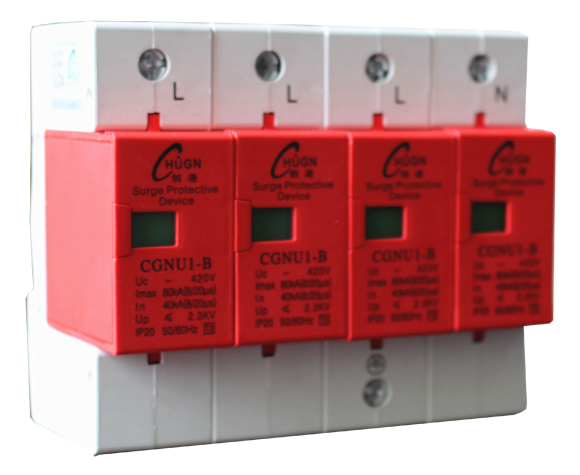

CGNU1-B/80电涌保护器(T2级)
|
◆ 产品说明: |
SPD符合GB188802.1/IEC61643-1。
|
◆ 型号含义: |
|
◆ 主要技术参数: |
| 型号规格 |
CGNU1-B/100
|
CGNU1-B/80
|
CGNU1-B/60
|
|||||||||
| 极数 |
1P
|
2P
|
3P
|
3P+N
|
1P
|
2P
|
3P
|
3P+N
|
1P
|
2P
|
3P
|
3P+N
|
| 电网运行电压Un(V) |
220
|
380
|
220
|
380
|
220
|
380
|
||||||
| 最大持续工作电压Uc(V) |
275/320/385/420/460/690
|
275/320/385/420/460/690
|
275/320/385/420/460/690
|
|||||||||
| 电压保护水平Up(kV)< |
2.5
|
2.3
|
2.0
|
|||||||||
| 最大放电电流(8/20μs)1max(kA) |
100
|
80
|
60
|
|||||||||
| 标称放电电流(8/20μs)In(kA) |
60
|
40
|
30
|
|||||||||
| 响应时间ns |
<25
|
|||||||||||
| 防护等级 |
IP20
|
|||||||||||
| 用途 |
进线一级保护
|
|||||||||||
|
◆ 工作原理: |
2、SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其网上脱离，同时给出指示信号。正常工作时可视窗口显示绿色，失效脱离后显示红色。
3、每线最大放电电流Imax可达成100kA。
|
◆ 安装: |
2、通常安装在进线低压主配电柜处。
3、接地线应采用10mm2以上的双色导线，长度不得超过500mm,导线越短越好。
4、为了防止电涌保护器失效后影响电网正常运行，联于L线保护器应该串联一个熔断器或断路器（注：依据标准电流IN选择）。
|
◆ 外型尺寸图: |
