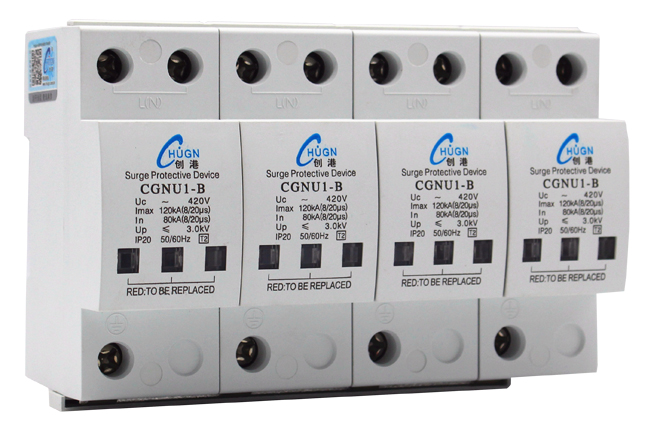

CGNU1-B/120电涌保护器(T2级)


◆ 产品说明:

CGNU1系列电涌保护器(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、TT、TN-C、TN-S、TN-C-S,等供电系统,对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1988-02标准的第1级电涌保护器。B类电涌保护器。SPD具有共模(MC)和(MD)差模保护方式。
SPD符合GB188802.1/IEC61643-1。

 ◆ 型号含义:


 ◆ 主要技术参数:

型号规格
CGNU1-B/120
CGNU1-B/100
CGNU1-B/60
极数
1P
2P
3P
3P+N
1P
2P
3P
3P+N
1P
2P
3P
3P+N
电网运行电压Un(V)
220
380
220
380
220
380
最大持续工作电压Uc(V)
420
420
420
电压保护水平Up(kV)<
3
2.5
2.2
最大放电电流(8/20μs)1max(kA)
10
100
60
标称放电电流(8/20μs)In(kA)
60
40
30
响应时间ns
<25
防护等级
IP20
用途
进线一级保护


 ◆ 工作原理:

1、SPD为一端口,能触电保护,户内式,固定安装,电压限制型。
2、SPD内置脱离器,当SPD因过热、击穿失效时,脱离器能自动的将其网上脱离,同时给出指示信号。正常工作时可视窗口显示绿色,失效脱离后显示红色。
3、每线最大放电电流Imax可达成100kA。

 ◆ 安装:

1、安装在LPZOA或者LPZOB区与LPZ1区交界处,采用35mm的标准安装,连接铜质导线为6-35mm2
2、通常安装在进线低压主配电柜处。
3、接地线应采用10mm2以上的双色导线,长度不得超过500mm。
4、为了防止电涌保护器失效后影响电网正常运行,联于L线保护器应该串联一个熔断器或断路器(注:依据标准电流IN选择)。

 ◆ 外型尺寸图:
