产品总汇>CGNU1-D/20电涌保护器(T2级)

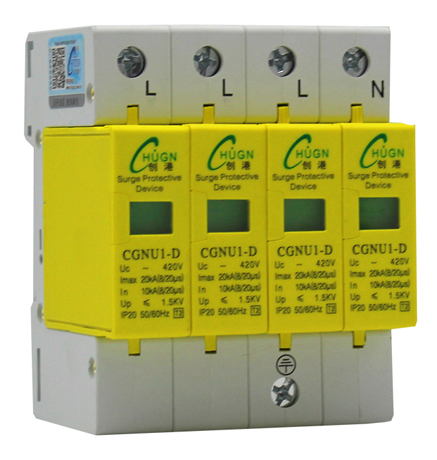

CGNU1-D/20电涌保护器(T2级)


 ◆ 产品说明:

CGNU1-D系列电涌保护器(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、TT、TN-C、TN-S、TN-C-S,等供电系统,对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1998-02标准的第II级电涌保护器。D类电涌保护器。

SPD具有共模(MC)和(MD)差模保护方式
SPD符合GB18802.1/IEC61643-1。

 ◆ 原理图:



◆ 主要技术参数:

型号规格
CGNU1-D
极数
1P
1P+N
2P
2P+N
3P
3P+N
4P
电网运行电压Un(V)
220/380
380
380
380
最大持续工作电压Uc(V)
320/385/420
385/420
320/385/420
220/385
电压保护水平Up(kV)<
1.3/1.5/1.8
1.8/2.0
1.5/1.8/2.0
1.0/1.8
最大放电电流(8/20μs)1max(kA)
10/20
标称放电电流(8/20μs)In(kA)
5/10
响应时间ns
<25
防护等级
IP20
用途
进线三级保护


 ◆ 工作原理:

1、SPD为一端口,能触电保护,户内式固定安装,电压限制型。
2、SPD内置脱离器,当SPD因过热、击穿失效时,脱离器能自动的将其网上脱离,同时给出指示信号。正常工作时可视窗口显示绿色,失效脱离后显示红色。
3、IP+N,2P+N,3P+N的SPD由1P,2P,3P的SPD+NPE零地保护模块组成,应用与TN-S,TN-C-S等供电系统。

 ◆ 安装:

1、安装在LPZOA或者LPZOB区与LPZ1区交界处,采用35mm的标准安装,连接铜质导线为2.5-16mm。
2、SPD每极必须设置保护一使用熔断器或小型断路器。
3、适用于住户配电箱、计算机设备 、信息设备 。电子设备及控制设备前呀最近的插座箱内。

 ◆ 外型尺寸图:
