产品总汇>N-PE系列电涌保护器(T2级)

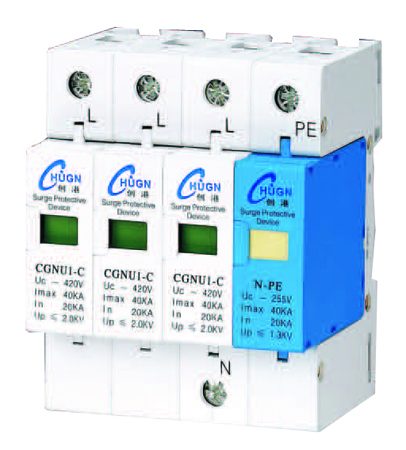

N-PE系列电涌保护器(T2级)

◆ 产品说明:

N-PE系列电涌保护器(以下简称SPD)适用于TT系统的“3+1”睡保护方式设计,交流50/60HZ,额定电压至380V供电系统,用于中线N与PE等电位系统之间,对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护,并与 CGNU1系列电顺组合成1P+NPE,2P+NPE,3P+NPE等到组合SPD,改善电涌性能。依据IEC61643-1:1998-02标准的第II级电涌保护器。C类电涌保护器。
SPD符合GB18802.1/IEC61643-1。

 ◆ 原理图:


 ◆ 主要技术参数:

型号规格
CGNU1-C/3+NPE
极数
1P+NPE
2P+NPE
3P+NPE
最大持续工作电压Uc(V)
L/N-PE
385
380
380
L/N
320
320
320
电压保护水平Up(kV)<
L/N-PE
<1.5
<1.2
<1.2
L/N
<1.0
<1.5
<1.5
最大放电电流(8/20μs)1max(kA)
40
标称放电电流(8/20μs)In(kA)
20
响应时间ns
<25
防护等级
IP20


 ◆ 工作原:

NPE以气体放电 管或者空气放电间隙为主要执行元件,一般情况下,电极间呈高电阻状态,当电网因雷击或者其它原因出现浪涌过电压时,保护器将立即在纳秒级时间人迅速导通,将当涌入大地,从而保护了电网上的用电量设备。当该当泾有电压通过保护器,且消失后保护吕重新变到高电阻状态,从而不影响电网的正常运行。

 ◆ 安装:

1、NPE和CGNU1-C系列电涌保护器组合成CGNU1-40-1+1,2+1,3+1等SP,具有共模(MC)和差模(MD)保护方式。
2、NPE采用35mm的标准安装零线用2.5-35mm2的导线连接,地线用4mm2以上的双色导线连接,长度不超过500mm。

 ◆ 外型尺寸图:
