产品总汇>CGNU1-C/40电涌保护器(带485接口)

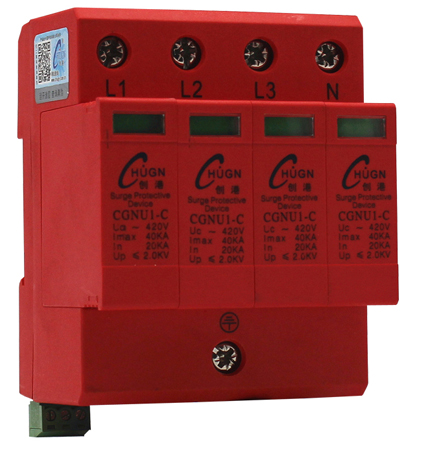

CGNU1-C/40电涌保护器(带485接口)
|
◆ 产品说明: |
CGNU1系列电涌保护器（以下简称SPD）适用于交流50/60HZ，额定电压至380V的IT、TT、TN-C、TN-S、IT等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。
|
◆ 型号含义: |
|
◆ 主要技术参数: |
| 型号规格 |
CGNU1-40
|
CGNU1-20
|
| 电网运行电压Un(V) |
380/220
|
380/220
|
| 最大持续工作电压Uc(V) |
420/275
|
420/275
|
| 电压保护水平Up(kV)< |
2.0/1.0
|
2.0/1.0
|
| 最大放电电流(8/20μs)1max(kA) |
40
|
20
|
| 标称放电电流(8/20μs)In(kA) |
20
|
10
|
| 响应时间ns |
<25
|
|
| 防护等级 |
IP20
|
|
| 安装 |
35mm轨道
|
|
| 外壳材料 |
一组转换，常开
|
|
| 远程遥信触点类型 |
阻燃增强PC
|
|
| 端子性能 |
AC220V 1A DC 30V 1A COSΦ=1
|
|
| 远程遥信端子导体载面 |
1.5mm单股线/多股线
|
|
|
◆ 安装: |
CGNU1-40安装在LPZOB或LPZ1区与PZ2交界处，连接铜导线为2.5-35mm2。
|
◆ 遥信触点: |
|

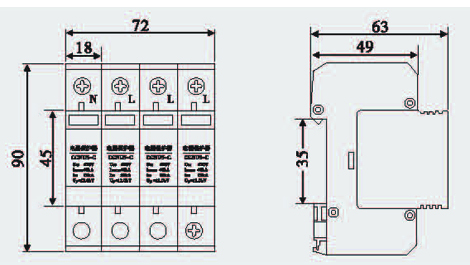

◆ 外形尺寸图: |
