产品总汇>CGNU1-RJ45信号电涌保护器

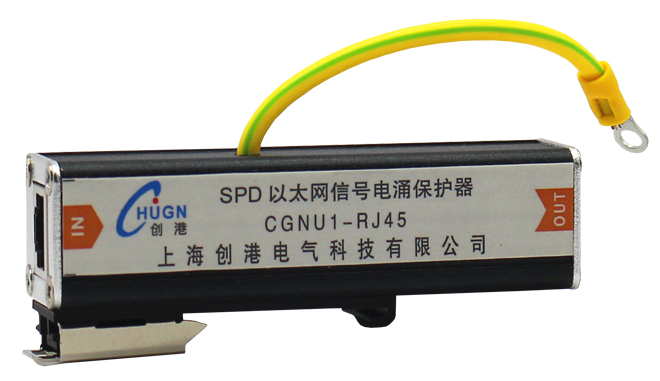

CGNU1-RJ45信号电涌保护器

◆ 产品说明:

CGNU1-RJ45系列信号电涌保护器（以下简称SPD）适用于计算机网络（以太网、局域网、令牌网）服务器、路由器、HUB、宽带，其粗保护、细保护、精细保护功能可满足不同的防电涌保护区间，对RJ45接口保护，以防止因地电位升高或线路感应过电压对信号设备的损坏。

 ◆ 型号含义:


 ◆ 主要技术参数

型号规格
电网运行电压Un(V)
最大持续工作电压Uc(V)
电压保护水平Up(kV)
冲击放电电流（10/350μs)Iimp(kA)
标称放电电流(8/20μs)In(kA)
频带宽带
插入损耗
保护线路
响应时间 失效机制
CGNU1-RJ11
AC110
DC110
DC150
500
600
3
2MHz
0.5db
3,4
<1
通讯线路对地短路或通讯线路断开
BC110
2,5
CC110
2,3,4,5
AC48
DC48
DC48
200
3,4
BC48
2,5
CC48
2,3,4,5
AC24
DC24
DC30
120
3,4
BC24
2,5
CC24
2,3,4,5
CGNU1-RJ45
DD5
DC5
DC6
40
10MHz
0.3db
1,2,3,6
ED5
3,4,5,6
DD12
DC12
DC15
60
1,2,3,6
ED12
3,4,5,6
DD24
DC24
DC30
120
1,2,3,6
ED24
3,4,5,6
DD48
DC48
DC60
200
1,2,3,6
ED48
3,4,5,6

 ◆ 主要结构与工作原理:

CGNU1-RJ45产品输入和输出采用RJ45/母接头，连接方便，安装简捷，回路载面小，电感压降低，具有过压地过载双垂保护，外壳式为屏蔽金属铝。

 ◆ 安装:

1.安装在数据线LPZ1至LPZ3之间的RJ11/RJ45接口。
2.安装在RJ11接口，可根据用户要求组成多极或多回路信号防雷器。PZ2交界处，连接铜导线为2.5~35mm2

 ◆ 外型尺寸图:
